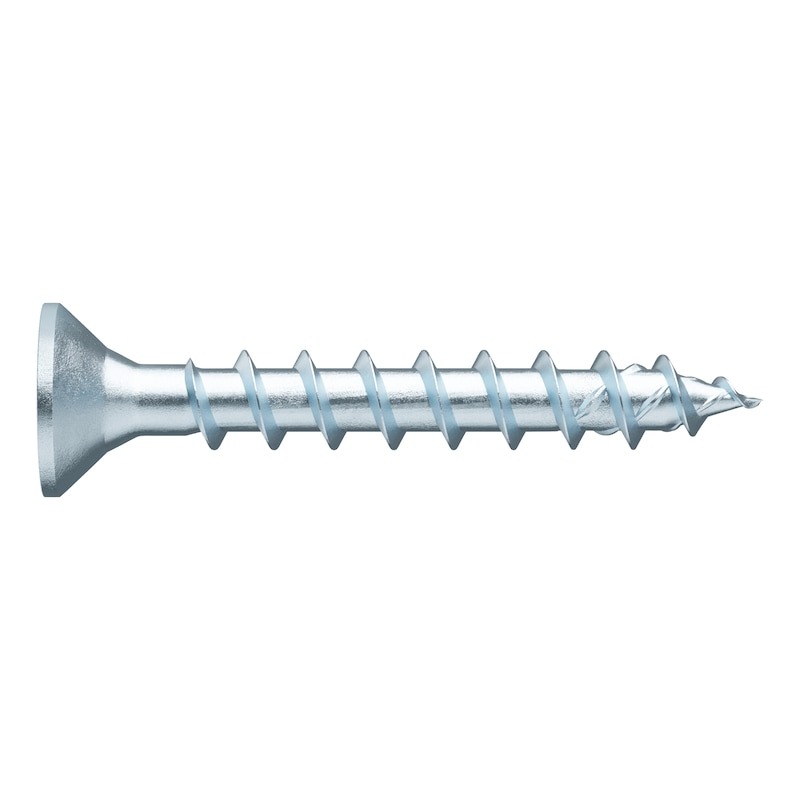

1000ks ASSY® 4 CS MONTÁŽNA SKRUTKA POZINKOVANÁ OCEĽ, ÚPLNÝ ZÁVIT, ZÁPUSTNÁ HLAVA 3X35/30
Skrutka s úplným závitom so zápustnou hlavou na pripevňovanie armatúr alebo skrinkových spojok v dreve alebo drevených paneloch v interiérových suchých alebo krytých priestoroch
Ideálny prenos sily vďaka drážke RW
-
- Vyšší výkon vďaka väčšej kontaktnej ploche na skrutkovacom hrote
-
- Vyššia stabilita, práca jednou rukou, precízne umiestnenie vďaka drážke na dokonalé osadenie a vynikajúce dosadnutie hrotu
-
- Menej výmen skrutkovacích hrotov, jeden hrot je určený na mnohé priemery skrutky
- Kompatibilita s predchádzajúcim upínaním AW
Dokonalé spojenie na kovových spojovacích dieloch alebo v drevených produktoch s vysokou hustotou materiálu
-
- Na montáž spojov pomocou oceľových skrutiek s úplným závitom
-
- Dokonalé osadenie 90° hlavy so spojovacími dielmi s kovovými zapusteniami
-
- Pevný spoj bez frézovania hlavy, pretože pod hlavou nie sú žiadne frézovacie prvky
- Hlava sa zapúšťa zatlačením
Maximálna bezpečnosť bez nadmerného uťahovania s vysokou mierou posuvu
-
- Vyšší prevod výkonu v prípade tvrdých driev vďaka posilnenej asymetrickej geometrii boku hrubého závitu
- Lepšie ukotvenie vďaka vyšším bokom závitu
Jemný začiatok závitu zaisťuje optimálne zapustenie a uchytenie skrutky
-
- Obmedzené štiepenie vďaka posunu kupolovitých frézovacích prvkov v hrote
- Menšie trenie pri otáčaní závitu umožňuje znížiť potrebnú silu skrutkovania
Upozornenie
-
- Na plánovanie a určovanie rozmerov montáže odporúčame použiť softvér od spoločnosti Würth alebo príslušné návrhárske pomôcky. Na určovanie rozmerov skrutiek ASSY (počnúc priemerom 5 mm) použite softvér pre drevené stavby od spoločnosti Würth
-
- Túto skrutku nepoužívajte v aplikáciách, pri ktorých bude priamo vystavená rôznym vplyvom, ani vo vlhkých miestnostiach s atmosférami, ktoré obsahujú plynný chlór. Pri použití vo vonkajších priestoroch a v miestnostiach, ktoré sú neustále vystavené vysokej vlhkosti, použite skrutky z nehrdzavejúcej ocele ASSY 4 A2 alebo A4, a ak atmosféra obsahuje chlór, skrutky z nehrdzavejúcej ocele HCR
- Skrutky do drevotrieskových dosiek ASSY 4, ASSYplus 4 a ASSYplus 4 FT sú optimalizované na použitie do dreva a drevených materiálov. Na aplikácie v rámci plastových kotiev, kde je možné obmedziť nosnosť (záťaž), používajte výlučne skrutky bez optimalizovaného závitového hrotu (hrot s frézovacím rebrovaním, hrot s vrtákom, samočistiaca drážka ap.), ako napríklad skrutky ASSY D so zapustenou hlavou alebo valcovou hlavou
Schválenie ETA-11/0190
Je potrebné dodržiavať požiadavky európskeho technického schválenia (ETA).
Popis
 |
|
| Menovitý priemer (d) | 3 mm |
| Dĺžka (l) | 35 mm |
| Tvar hlavy | Zápustná hlava |
| Priemer hlavy (dh) | 5,9 mm |
| Výška hlavy (k) | 1,9 mm |
| Vnútorný pohon | RW10 |
| Druh závitu | Závit pre skrutky do dreva |
| Vyhotovenie závitu | Úplný závit |
| Tvar závitu | Hrubý chod |
| Dĺžka závitu (lg) | 30 mm |
| Priemer jadra | 2 mm |
| Tvar špičky | Hrot s frézovacím vrcholom |
| Vrcholový uhol | 28 Stupeň |
| Materiál | Kalená oceľ |
| Povrch | pozinkované |
| Farba | strieborné |
| Uhol zaskrutkovania min./max. | 0-90 Stupeň |
| Hmotnosť výrobku (na kus) | 1,176 g |
| Vhodnosť pre podklad | Drevo Drevité materiály Mäkké drevo Preglejka Tvrdé drevo LVL |
| Oblasť použitia | Univerzálne Nábytok Korpus Kovanie |
| Vhodné stroje | Würth BS 12-A Power |
| Schválenie | ETA-11/0190 |
| Skrutka podliehajúca schváleniu | Áno |
| Spĺňa požiadavky smernice ROHS | Áno |
Oblasť použitia
Pre spojenia oceľ-drevo určené na ťahové sily
Celý závit začínajúci bezprostredne pod hlavou umožňuje napr. spojenia dreva alebo plechov s drevom určené pre ťahové sily s vysokou únosnosťou. Väčšia vyťahovacia sila skrutky sa dosiahne maximálnou dĺžkou závitu.
Na aplikácie v triedach využitia 1 a 2 (od ∅ > 4 mm)
-
- Vysoko kvalitná ochrana povrchu, zinok, modro pasivované bez chrómu (VI), hrúbka vrstvy 5 µm
- Vhodné na použitie v triede využitia 1 (interiér) a od ∅ > 4 mm v triede využitia 2 (zakrytá vonkajšia plocha) podľa normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
Pokyny
-
- Skrutky ASSY sú schválené pre kvázi-statické zaťaženie
-
- Na optimálne využitie skrutky je nevyhnutné použiť hrot RW správnej veľkosti
- Skrutky s plným závitom sú vhodné na bezpečnú montáž kovaní alebo tenkých materiálov. Zvolená dĺžka skrutky by mala byť menšia ako hrúbka plechu podkladu, do ktorého sa má skrutka zaskrutkovať
