ASSYplus 4 A2 SRCS na ter.A2 NZ,malá zdv.záp.hl.RW SKR ASSY4 ZAP TER VRT A2 RW20 5,5X70/33 ASSYPLUS 4 A2 SRCS TERR.

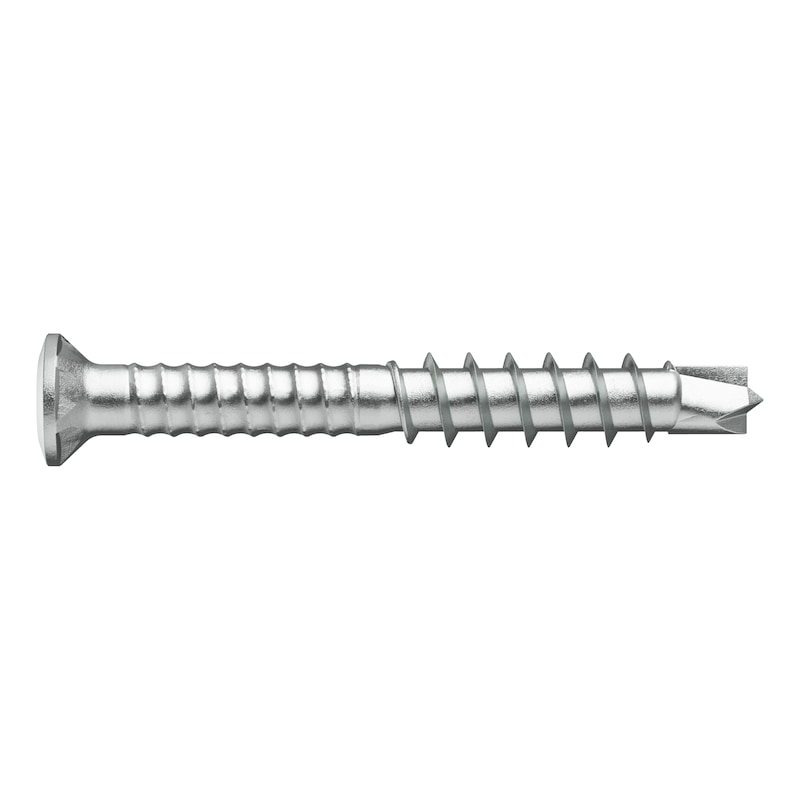

250ks ASSY®PLUS 4 A2 SRCS TERRACE, SKRUTKA NA KONŠTRUKCIU TERÁS ZÁPUSTNÁ ŠOŠOVKOVITÁ HLAVA Z NEHRDZAVEJÚCEJ OCELE A2 S ČIASTOČNÝM ZÁVITOM 5,5×70/33

Špeciálna skrutka s čiastočným závitom s drážkovaným driekom vyrobená z vysokokvalitnej austenitickej nehrdzavejúcej ocele A2 s malou šošovkovitou zápustnou hlavou a frézovacími drážkami. Vhodná na vizuálne pôsobivé upevnenie bez predvŕtavania v blízkosti okrajov terasových podlahových dosiek, drevených fasád, soklových líšt, plotov atď. v exteriérových priestoroch s nepretržitým vystavením pôsobeniu poveternostných vplyvov.

Ideálny prenos výkonu vďaka upínaniu RW

    • Vyšší výkon vďaka väčšej kontaktnej ploche na skrutkovacom hrote
    • Vyššia stabilita, práca jednou rukou, presné umiestnenie vďaka drážke na dokonalé osadenie a vynikajúce dosadnutie hrotu
    • Menej výmen skrutkovacích hrotov, jeden hrot je určený na mnohé priemery skrutky
  • Kompatibilita s predchádzajúcim upínaním AW



Presné nastavenie polohy a veľmi čisté vŕtanie vďaka vŕtaciemu hrotu s pokročilým centrovaním

    • Nastavenie polohy a vŕtanie bez ostrín/triesok
    • Maximálny výkon vŕtania a presný proces vŕtania vďaka rezným hranám vrtáka (podobné hrotom Forstner)
    • Presné nastavenie polohy na tvrdých povrchoch bez kĺzania vďaka strediacemu čapu
  • Rýchle skrutkovanie vďaka jemnému začiatku závitu



Ľahké zapustenie do mäkkého aj tvrdého dreva

    • Vizuálne pôsobivý vzhľad spojov vďaka šošovkovitej, zaoblenej hlave
    • Veľká frézovacia sila a zber triesok pre čisté zapustenie hlavy do mäkkého a tvrdého dreva
    • Na všestranné použitie pri spájaní dreva a kovu vďaka frézovacím drážkam na zápustnej hlave
  • Možnosť kombinácie s 90° kovovým záhlbníkom



Maximálna spoľahlivosť skrutkového spojenia vďaka asymetrickému závitu

    • Optimálna kombinácia hrotu vrtáka a geometrie závitu
  • Dokonalé ukotvenie do dreva vďaka asymetrickému usporiadaniu bočných strán závitu



Nerezová úchytka pre prístupné drevené spojenia vo vonkajších priestoroch vystavených poveternostným vplyvom

    • Vyrobené z austenitickej, nemagnetickej a nehrdzavejúcej ocele A2
    • Možno použiť vo vidieckom alebo mestskom prostredí alebo v priemyselnom prostredí bez výrazného vystavenia chloridom alebo SO2
  • S klzným povrchom zmierňujúcim trenie pre ľahké skrutkovanie
Upozornenie

    • Na plánovanie a určovanie rozmerov montáže odporúčame použiť softvér od spoločnosti Würth alebo príslušné návrhárske pomôcky. Na určovanie rozmerov skrutiek ASSY (počnúc priemerom 5 mm) použite softvér pre drevené stavby od spoločnosti Würth
  • Skrutky do drevotrieskových dosiek ASSY 4, ASSYplus 4 a ASSYplus 4 FT sú optimalizované na použitie do dreva a drevených materiálov. Na aplikácie v rámci plastových kotiev, kde je možné obmedziť nosnosť (záťaž), používajte výlučne skrutky bez optimalizovaného závitového hrotu (hrot s frézovacím rebrovaním, hrot s vrtákom, samočistiaca drážka ap.), ako napríklad skrutky ASSY D so zapustenou hlavou alebo kužeľovou hlavou

Schválenie ETA-11/0190

Je potrebné dodržiavať požiadavky európskeho technického schválenia (ETA).

94.40 s DPH

Product ImageGallery Image

Popis

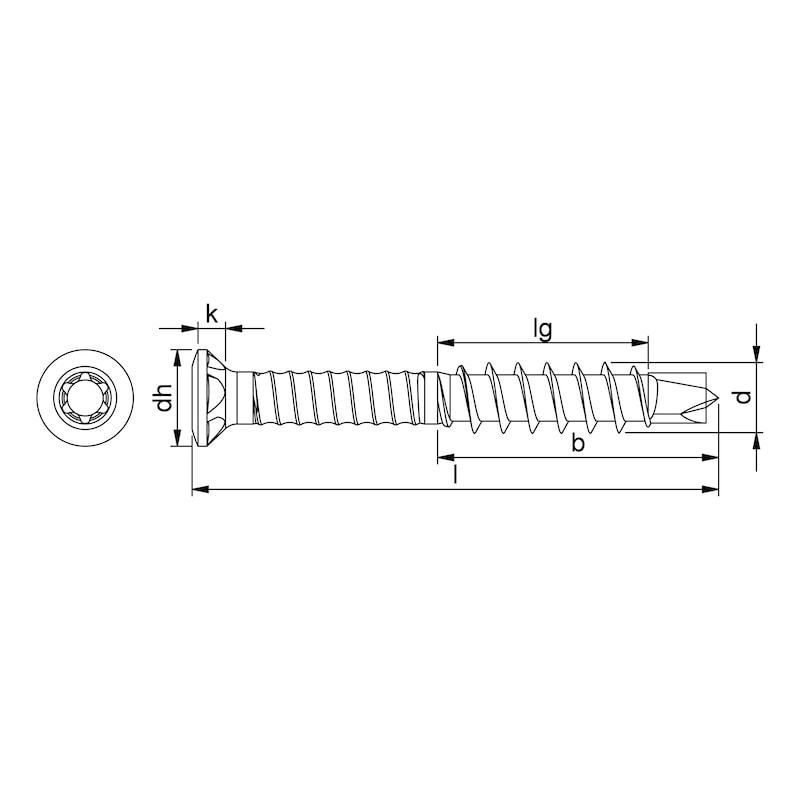

Menovitý priemer (d) 5,5 mm
Dĺžka (l) 70 mm
Dĺžka závitu (lg) (lg) 33 mm
Dĺžka závitu (so závrtným hrotom) (b) (b) 37,5 mm
Tvar hlavy Skrutka so šošovkovitou zápustnou hlavou
Podrobnosti o hlave Frézovacie drážky
Priemer hlavy (dh) 7,5 mm
Výška hlavy (k) 2,6 mm
Vnútorný pohon RW20
Druh závitu Závit pre skrutky do dreva
Vyhotovenie závitu Neúplný závit
Verzia S driekom
Tvar závitu Jeden závit
Priemer jadra 3,6 mm
Tvar špičky Závrtný hrot
Materiál Ušľachtilá oceľ A2
Povrch Lesklý
Uhol zaskrutkovania max. 90 Stupeň
Uhol zaskrutkovania min. 0 Stupeň
Vhodnosť pre podklad Preglejka
Drevo
Drevité materiály
Tvrdé drevo
LVL
Mäkké drevo
Oblasť použitia V exteriéri
Balkón
Konštrukcia prvkov
Fasáda
Vlhký priestor
Drevená stavba
Stavba z drevených panelov
Drevená stavba
Hracie zariadenie
Rozperný kus
Terasa
Plot
Schválenie ETA-11/0190
Hmotnosť výrobku (na kus) 6,772 g
Spĺňa požiadavky smernice ROHS Áno
Oblasť použitia

Na pevné spájanie dvoch drevených prvkov

Jemne zošikmené drážky v oblasti drieku umožňujú trvalé spojenie dvoch drevených prvkov v zmontovanom stave. Zmiernenie škrípania spôsobeného vyschnutím a vydúvania drevených komponentov. Sú zvýšené aj mechanické ťažné vlastnosti skrutky.



Na spájanie dreva určeného na vzájomné stiahnutie k sebe

Spájanie dreva určeného na stiahnutie k sebe je možné vďaka čiastočnému závitu, ktorý sa začína bezprostredne za stopkou. Závit sa v tomto prípade nachádza celý v dolnom druhom komponente.

Pokyny

    • Na optimálne využitie skrutky je nevyhnutné použiť hrot RW správnej veľkosti
    • Skrutky s neúplným závitom sú ideálnym riešením na spájanie drevených komponentov. Na dosiahnutie optimálneho zostavenia komponentov nesmú byť komponenty, ktoré chcete upevniť, hrubšie než je dĺžka stopky (drieku)
    • Skrutky ASSY sú schválené pre kvázi-statické zaťaženie
  • Nerezové skrutky ASSY sa môžu používať na upevňovanie terás a podláh. V prípade tropického dreva s vysokou objemovou hustotou sa odporúča predvŕtanie
