Popis

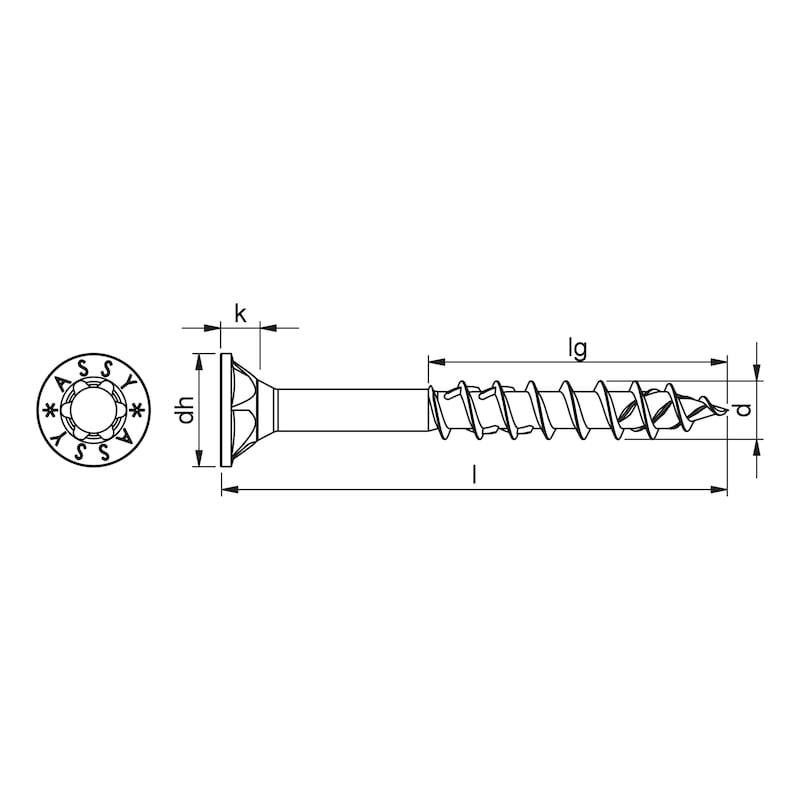

Menovitý priemer (d) | 4 mm |
Dĺžka (l) | 35 mm |
Dĺžka závitu (lg) | 21 mm |
Tvar hlavy | Zápustná hlava s frézovacími drážkami |
Podrobnosti o hlave | Frézovacie drážky |
Priemer hlavy (dh) | 8 mm |
Výška hlavy (k) | 2,5 mm |
Vnútorný pohon | RW20 |
Druh závitu | Závit pre skrutky do dreva |
Vyhotovenie závitu | Neúplný závit |
Tvar závitu | Hrubý chod |
Priemer jadra | 2,5 mm |
Tvar špičky | Hrot s frézovacím vrcholom |
Vrcholový uhol | 28 Stupeň |
Materiál | Kalená oceľ |
Povrch | pozinkované |
Farba | strieborné |
Uhol zaskrutkovania min./max. | 0-90 Stupeň |
Vhodnosť pre podklad | Drevo Drevité materiály Mäkké drevo Preglejka Tvrdé drevo LVL |
Oblasť použitia | Univerzálne Nábytok Korpus Kovanie |
Vhodné stroje | Würth BS 14-A Combi Würth BS 12-A Power |
Skrutka podliehajúca schváleniu | Áno |
Schválenie | ETA-11/0190 |
Spĺňa požiadavky smernice ROHS | Áno |
Všeobecné informácie | |||
Nosnosti boli stanovené v súlade s normami ETA-11/0190 (23.07.2018), DIN EN 1995-1-1:2010-12 a DIN EN 1995-1-1/NA:2013-08 pre skrutky ASSY® bez predvŕtania a hrubú hustotu dreva ρk ≥ 350 kg/m3. V tabuľkách zaťaženia je uvedený komplexný rozsah možností. Ďalšie možnosti merania sú k dispozícii prostredníctvom technického softvéru Würth. Ďalšie informácie sú k dispozícii na webovej stránke www.wuerth.de/assy. | |||
Hodnoty odolnosti pri šmykovom zaťažení Fv,Rk v tabuľke boli stanovené s prihliadnutím na „povrazový efekt“ ΔFv,Rk. V prípade súbežného osového a bočného zaťaženia sa nesmú použiť odolnosti pri šmykovom zaťažení uvedené v tabuľke. Ak sa vyžaduje dôkaz o kombinovanom zaťažení, musí sa splniť požiadavka DIN EN 1995-1-1, Gl. (8.28), pričom Fv,Rk je potrebné stanoviť bez prihliadnutia na „povrazový efekt“. Na tento účel možno použiť technický softvér Würth. | |||
Produkt: | ASSY 4 CSMP | Materiál skrutky: | Oceľ, kalená |
Obj. č.: | 0190 1XX XXX | Ochrana proti korózii: | A3K |
Použitie: | Drevo/drevo, jednoduchý šmykový spoj | Maximálna trieda použitia: | 2 |
Hrubá hustota dreva 1/dreva 2: | 350 kg/m3/350 kg/m3 | Základ pre výpočet: | ETA-11/0190:2018 |
Tabuľky zaťaženia | |||
Kombinované zaťaženie |
Odolnosť pri šmykovom zaťažení Fv,Rk pre 90° spoje drevo/drevo s dreveným vláknom s požadovanou minimálnou dĺžkou skrutky ℓreq |
S podložkou/zápustnou podložkou | S podložkou/zápustnou podložkou | S podložkou/zápustnou podložkou | ||||||||||||||
Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | Fv,Rk | ℓreq | |
mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm |
24 | 1,28 | 55 | 1,71 | 60 | 2,09 | 80 | 2,41 | 100 | ||||||||
30 | 1,43 | 70 | 1,85 | 70 | 2,23 | 80 | 2,73 | 80 | 2,59 | 100 | 3,56 | 120 | ||||
40 | 1,48 | 80 | 2,10 | 80 | 2,53 | 90 | 3,01 | 100 | 3,98 | 100 | 2,84 | 110 | 3,84 | 120 | 5,12 | 140 |
50 | 1,48 | 90 | 2,10 | 90 | 2,65 | 100 | 3,34 | 120 | 4,34 | 120 | 2,84 | 120 | 4,17 | 140 | 5,47 | 140 |
60 | 1,48 | 100 | 2,10 | 100 | 2,65 | 120 | 3,47 | 120 | 4,73 | 140 | 2,84 | 130 | 4,30 | 140 | 5,87 | 160 |
80 | 1,51 | 120 | 2,10 | 130 | 2,65 | 140 | 3,47 | 140 | 4,81 | 160 | 2,84 | 150 | 4,30 | 160 | 5,95 | 180 |
100 | 1,20 | 120 | 2,10 | 150 | 2,65 | 160 | 3,47 | 160 | 4,81 | 180 | 2,84 | 180 | 4,30 | 180 | 5,95 | 200 |
120 | 2,10 | 180 | 2,65 | 180 | 3,47 | 180 | 4,81 | 200 | 2,84 | 200 | 4,30 | 200 | 5,95 | 220 | ||
140 | 2,10 | 200 | 2,65 | 200 | 3,47 | 200 | 4,81 | 220 | 2,84 | 220 | 5,95 | 240 | ||||
160 | 2,10 | 220 | 2,65 | 220 | 3,47 | 240 | 4,81 | 240 | 2,84 | 240 | 4,30 | 240 | 5,95 | 260 | ||
180 | 2,10 | 240 | 2,65 | 240 | 3,47 | 260 | 4,81 | 260 | 2,84 | 260 | 4,30 | 260 | 5,95 | 280 | ||
200 | 2,10 | 260 | 2,65 | 260 | 3,47 | 280 | 4,81 | 280 | 2,84 | 280 | 4,30 | 280 | 5,95 | 300 | ||
220 | 2,10 | 280 | 2,65 | 280 | 3,47 | 300 | 4,81 | 300 | 2,84 | 300 | 4,30 | 300 | 5,95 | 320 | ||
240 | 2,10 | 300 | 2,65 | 300 | 3,47 | 320 | 4,81 | 320 | 2,67 | 300 | 4,30 | 320 | 5,95 | 340 | ||
260 | 2,10 | 300 | 2,65 | 300 | 3,47 | 340 | 4,81 | 340 | 2,32 | 300 | 4,30 | 340 | 5,95 | 360 | ||
280 | 3,47 | 360 | 4,81 | 360 | 4,30 | 360 | 5,95 | 380 | ||||||||
300 | 3,47 | 380 | 4,81 | 380 | 4,30 | 380 | 5,95 | 400 | ||||||||
320 | 3,47 | 400 | 4,81 | 400 | 4,30 | 400 | 5,90 | 400 | ||||||||
t1 | ∅ 5 | ∅ 6 | ∅ 7 | ∅ 8 | ∅ 10 | ∅ 6 | ∅ 8 | ∅ 10 |
Odolnosť proti vytiahnutiu Fax,Rk pre 90° spoje drevo/drevo s dreveným vláknom s požadovanou minimálnou dĺžkou skrutky ℓreq |
S podložkou/zápustnou podložkou | S podložkou/zápustnou podložkou | S podložkou/zápustnou podložkou | ||||||||||||||
Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | Fax,Rk | ℓreq | |
mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm | kN | mm |
24 | 1,20 | 45 | 1,87 | 60 | 2,44 | 80 | 4,84 | 100 | ||||||||
30 | 1,20 | 50 | 1,87 | 60 | 2,44 | 80 | 2,93 | 80 | 4,84 | 110 | 6,25 | 120 | ||||
40 | 1,20 | 60 | 1,87 | 70 | 2,44 | 80 | 2,93 | 80 | 4,45 | 100 | 4,84 | 120 | 6,25 | 120 | 9,00 | 140 |
50 | 1,20 | 70 | 1,87 | 80 | 2,44 | 90 | 2,93 | 100 | 4,45 | 100 | 4,84 | 130 | 6,25 | 140 | 9,00 | 140 |
60 | 1,20 | 80 | 1,87 | 90 | 2,44 | 100 | 2,93 | 100 | 4,45 | 120 | 4,84 | 140 | 6,25 | 140 | 9,00 | 160 |
80 | 1,20 | 110 | 1,87 | 130 | 2,44 | 120 | 2,93 | 140 | 4,45 | 140 | 4,84 | 160 | 6,25 | 160 | 9,00 | 180 |
100 | 1,20 | 120 | 1,87 | 150 | 2,44 | 140 | 2,93 | 160 | 4,45 | 160 | 4,84 | 180 | 6,25 | 180 | 9,00 | 200 |
120 | 1,87 | 180 | 2,44 | 180 | 2,93 | 180 | 4,45 | 180 | 4,84 | 200 | 6,25 | 200 | 9,00 | 220 | ||
140 | 1,87 | 200 | 2,44 | 200 | 2,93 | 200 | 4,45 | 200 | 4,84 | 220 | 6,25 | 220 | 9,00 | 240 | ||
160 | 1,87 | 220 | 2,44 | 220 | 2,93 | 240 | 4,45 | 220 | 4,84 | 240 | 6,25 | 240 | 9,00 | 260 | ||
180 | 1,87 | 240 | 2,44 | 240 | 2,93 | 260 | 4,45 | 240 | 4,84 | 260 | 6,25 | 260 | 9,00 | 280 | ||
200 | 1,87 | 260 | 2,44 | 260 | 2,93 | 280 | 4,45 | 260 | 4,84 | 280 | 6,25 | 280 | 9,00 | 300 | ||
220 | 1,87 | 280 | 2,44 | 280 | 2,93 | 300 | 4,45 | 280 | 4,84 | 300 | 6,25 | 300 | 9,00 | 320 | ||
240 | 1,87 | 300 | 2,44 | 300 | 2,93 | 320 | 4,45 | 300 | 3,83 | 300 | 6,25 | 320 | 9,00 | 340 | ||
260 | 1,87 | 300 | 2,44 | 300 | 2,93 | 340 | 4,45 | 340 | 2,45 | 300 | 6,25 | 340 | 9,00 | 360 | ||
280 | 2,93 | 360 | 4,45 | 360 | 6,25 | 360 | 9,00 | 380 | ||||||||
300 | 2,93 | 380 | 4,45 | 380 | 6,25 | 380 | 9,00 | 400 | ||||||||
320 | 2,93 | 400 | 4,45 | 400 | 6,25 | 400 | 8,03 | 400 | ||||||||
t1 | ∅ 5 | ∅ 6 | ∅ 7 | ∅ 8 | ∅ 10 | ∅ 6 | ∅ 8 | ∅ 10 |
Kľúč | Všeobecné informácie | ||
α | Uhol medzi osou skrutky a smerom rezu komponentu | • | Skrutky z uhlíkovej ocele sa môžu používať v triedach použitia 1 a 2 |
t1 | Hrúbka komponentu pri hlave | • | V prípade spojov s viacerými skrutkami dodržiavajte efektívne číslo (nef) podľa normy DIN EN 1995-1-1, |
t2 | Komponent 2: t2 ≥ ℓreq – t1 (dodržiavajte minimálnu hrúbku komponentov) | Gl. (8.17) pre šmykové zaťaženie a podľa normy ETA-11/0190, A.2.3.2 pre osové zaťaženie | |
Fv,Rk | Potrebné zvážiť charakteristickú odolnosť skrutky voči šmykovému zaťaženiu vrátane | „povrazového efektu“ | |
Fax,Rk | Charakteristický odpor skrutky v axiálnom smere (vytiahnutie závitu, vytiahnutie | • | Špecifikácie a prvotné požiadavky podľa normy ETA-11/0190 a DIN EN 1995-1-1, ktoré sa musia dodržiavať |
hlavy, zlyhanie ocele) | • | Pri dodržaní minimálnej hrúbky komponentu a minimálnych vzdialeností medzi skrutkami podľa | |
ℓreq | Požadovaná dĺžka skrutky na dosiahnutie nosnosti | DIN EN 1995-1-1 a ETA-11/0190, predvŕtanie nie je potrebné | |
• | Výpočty vychádzajú z normy ETA-11/0190 a DIN EN 1995-1-1 | ||
• | Pre šmykové zaťaženie vyplýva nameraná nosnosť z Fv,Rd = Fv,Rk · kmod/γM a pre | ||
axiálne zaťaženie z Fax,Rd = Fax,Rk · kmod/γM |
Vzdialenosti od okraja v dreve pri šmykovom zaťažení | |||||
Namáhaný okraj priečneho rezu –90 ° < α < 90 ° |
Nenamáhaný okraj priečneho rezu 90° < α < 270° |
Namáhaný okraj 0° < α < 180° |
Nenamáhaný okraj 180° < α < 360° |
||
Konzola medzi zaťažením a priečnym rezom α = 0 ° | Konzola medzi zaťažením a priečnym rezom α = 90 ° |
Minimálna vzdialenosť v mm pre nepredvŕtané skrutky v drevených komponentoch ρk ≤ 420 kg/m3 | |||||||||||||
10 x d | 5 x d | 15 x d | 10 x d | 5 x d | 5 x d | 5 x d | 5 x d | 10 x d | 10 x d | 7 x d | 5 x d | ||
3 | 30 | 15 | 45 | 30 | 15 | 15 | 3 | 15 | 15 | 30 | 30 | 21 | 15 |
3,5 | 35 | 17,5 | 52,5 | 35 | 17,5 | 17,5 | 3,5 | 17,5 | 17,5 | 35 | 35 | 24,5 | 17,5 |
4 | 40 | 20 | 60 | 40 | 20 | 20 | 4 | 20 | 20 | 40 | 40 | 28 | 20 |
4,5 | 45 | 22,5 | 67,5 | 45 | 22,5 | 22,5 | 4,5 | 22,5 | 22,5 | 45 | 45 | 31,5 | 22,5 |
12 x d | 5 x d | 15 x d | 10 x d | 5 x d | 5 x d | 5 x d | 5 x d | 10 x d | 10 x d | 10 x d | 5 x d | ||
5 | 60 | 25 | 75 | 50 | 25 | 25 | 5 | 25 | 25 | 50 | 50 | 50 | 25 |
72 | 30 | 90 | 60 | 30 | 30 | 30 | 30 | 60 | 60 | 60 | 30 | ||
84 | 35 | 105 | 70 | 35 | 35 | 35 | 35 | 70 | 70 | 70 | 35 | ||
96 | 40 | 120 | 80 | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 40 | ||
120 | 50 | 150 | 100 | 50 | 50 | 50 | 50 | 100 | 100 | 100 | 50 | ||
1) Minimálna vzdialenosť je stanovená v súlade s normou DIN EN 1995-1-1 tab. 8.2 pre nepredvŕtané otvory pre klince, kde d je priemer vonkajšieho závitu 2) Minimálna vzdialenosť medzi zaťažením 0° < α < 90° voči smeru rezu môže byť stanovená presnejšie podľa normy DIN EN 1995-1-1 tab. 8.2 |
|||||||||||||
Konzola medzi zaťažením a priečnym rezom α = 0 ° | Konzola medzi zaťažením a priečnym rezom α = 90 ° |
Minimálne vzdialenosti v mm pre nepredvŕtané skrutky v drevených komponentoch 420 kg/m3 ≤ ρk ≤ 500 kg/m3 | |||||||||||||
d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c | d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c |
15 x d | 7 x d | 20 × d | 15 x d | 7 x d | 7 x d | 7 x d | 7 x d | 15 x d | 15 x d | 9 x d | 7 x d | ||
3 | 45 | 21 | 60 | 45 | 21 | 21 | 3 | 21 | 21 | 45 | 45 | 27 | 21 |
3,5 | 52,5 | 24,5 | 70 | 52,5 | 24,5 | 24,5 | 3,5 | 24,5 | 24,5 | 52,5 | 52,5 | 31,5 | 24,5 |
4 | 60 | 28 | 80 | 60 | 28 | 28 | 4 | 28 | 28 | 60 | 60 | 36 | 28 |
4,5 | 67,5 | 31,5 | 90 | 67,5 | 31,5 | 31,5 | 4,5 | 31,5 | 31,5 | 67,5 | 67,5 | 40,5 | 31,5 |
15 x d | 7 x d | 20 × d | 15 x d | 7 x d | 7 x d | 7 x d | 7 x d | 15 x d | 15 x d | 12 x d | 7 x d | ||
5 | 75 | 35 | 100 | 75 | 35 | 35 | 5 | 35 | 35 | 75 | 75 | 60 | 35 |
6 | 90 | 42 | 120 | 90 | 42 | 42 | 6 | 42 | 42 | 90 | 90 | 72 | 42 |
7 | 105 | 49 | 140 | 105 | 49 | 49 | 7 | 49 | 49 | 105 | 105 | 84 | 49 |
8 | 120 | 56 | 160 | 120 | 56 | 56 | 8 | 56 | 56 | 120 | 120 | 96 | 56 |
10 | 150 | 70 | 200 | 150 | 70 | 70 | 10 | 70 | 70 | 150 | 150 | 120 | 70 |
1) Minimálna vzdialenosť je stanovená v súlade s normou DIN EN 1995-1-1 tab. 8.2 pre nepredvŕtané otvory pre klince, kde d je priemer vonkajšieho závitu 2) Minimálna vzdialenosť platí aj pre priemer skrutiek ≥ 5 mm v komponentoch vyrobených z materiálu BauBuche (ETA-14/0354) pre hrúbky komponentov t ≥ 7 x d 3) Minimálna vzdialenosť medzi zaťažením 0° < α < 90° voči smeru rezu môže byť stanovená presnejšie podľa normy DIN EN 1995-1-1 tab. 8.2 4) Drevené komponenty s ρk > 500 kg/m3 je potrebné vždy predvŕtať |
|||||||||||||
Konzola medzi zaťažením a priečnym rezom α = 0 ° | Konzola medzi zaťažením a priečnym rezom α = 90 ° |
Minimálna vzdialenosť v mm pre predvŕtané skrutkové spoje do mäkkého dreva, tvrdého dreva, BauBuche | |||||||||||||
d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c | d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c |
5 x d | 3 x d | 12 x d | 7 x d | 3 x d | 3 x d | 4 x d | 4 x d | 7 x d | 7 x d | 5 x d | 3 x d | ||
3 | 15 | 9 | 36 | 21 | 9 | 9 | 3 | 12 | 12 | 21 | 21 | 15 | 9 |
3,5 | 17,5 | 10,5 | 42 | 24,5 | 10,5 | 10,5 | 3,5 | 14 | 14 | 24,5 | 24,5 | 17,5 | 10,5 |
4 | 20 | 12 | 48 | 28 | 12 | 12 | 4 | 16 | 16 | 28 | 28 | 20 | 12 |
4,5 | 22,5 | 13,5 | 54 | 31,5 | 13,5 | 13,5 | 4,5 | 18 | 18 | 31,5 | 31,5 | 22,5 | 13,5 |
5 x d | 3 x d | 12 x d | 7 x d | 3 x d | 3 x d | 4 x d | 4 x d | 7 x d | 7 x d | 7 x d | 3 x d | ||
5 | 25 | 15 | 60 | 35 | 15 | 15 | 5 | 20 | 20 | 35 | 35 | 35 | 15 |
6 | 30 | 18 | 72 | 42 | 18 | 18 | 6 | 24 | 24 | 42 | 42 | 42 | 18 |
7 | 35 | 21 | 84 | 49 | 21 | 21 | 7 | 28 | 28 | 49 | 49 | 49 | 21 |
8 | 40 | 24 | 96 | 56 | 24 | 24 | 8 | 32 | 32 | 56 | 56 | 56 | 24 |
10 | 50 | 30 | 120 | 70 | 30 | 30 | 10 | 40 | 40 | 70 | 70 | 70 | 30 |
1) Minimálna vzdialenosť je stanovená v súlade s normou DIN EN 1995-1-1 tab. 8.2 pre predvŕtané otvory pre klince, kde d je priemer vonkajšieho závitu 2) Minimálna vzdialenosť medzi zaťažením 0° < α < 90° voči smeru rezu môže byť stanovená presnejšie podľa normy DIN EN 1995-1-1 tab. 8.2 |
|||||||||||||
Konzola medzi zaťažením a priečnym rezom α = 0 ° | Konzola medzi zaťažením a priečnym rezom α = 90 ° |
d v mm | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 7 | 8 | 10 |
Mäkké drevo | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 | 6,0 |
Tvrdé drevo | 2,0 | 2,5 | 3,0 | 3,5 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 |
BauBuche1) | 2,5 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,5 | 6,5 | 8,0 |
1) Podľa znaleckého posudku 1459 SWG ASSY BauBuche | |||||||||
Priemer predvŕtania podľa ETA-11/0190 v mm |
Ak je vzdialenosť medzi skrutkami v smere rezu a k priečnemu rezu aspoň 25 x d, vzdialenosť k nenamáhanému okraju kolmému k smeru rezu možno zmenšiť na 3 x d, a to aj pre hrúbky komponentov t < 5 x d | |
Minimálne hrúbky komponentov, ktoré sa majú spojiť, musia byť dodržané v súlade s normou ETA-11/0190 (A.2.4.2) | |
• | Pri použití dreva s rizikom štiepenia by mali byť skrutkové spoje vždy predvŕtané |
• | Pri spojoch oceľ-drevo je možné minimálne vzdialenosti (a1, a2) vynásobiť koeficientom 0,7 |
Pri spojoch drevených dosiek je možné minimálne vzdialenosti (a1, a2) vynásobiť koeficientom 0,85 | |
• | Pre drevené komponenty z duglasovej jedle musia byť minimálne vzdialenosti v smere rezu zvýšené o 50 % |
Poznámky |
Vzdialenosti od okraja v krížovo laminovanom dreve pri šmykovom zaťažení |
Minimálna vzdialenosť v mm pre skrutky do krížovo laminovaného dreva | |||||||||||||
d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c | d v mm | a1 | a2 | a3,t | a3,c | a4,t | a4,c |
4 x d | 2,5 x d | 6 x d | 6 x d | 6 x d | 2,5 x d | 10 x d | 4 x d | 12 x d | 7 x d | 6 x d | 3 x d | ||
6 | 24 | 15 | 36 | 36 | 36 | 15 | 6 | 60 | 24 | 72 | 42 | 36 | 18 |
7 | 28 | 17,5 | 42 | 42 | 42 | 17,5 | 7 | 70 | 28 | 84 | 49 | 42 | 21 |
8 | 32 | 20 | 48 | 48 | 48 | 20 | 8 | 80 | 32 | 96 | 56 | 48 | 24 |
10 | 40 | 25 | 60 | 60 | 60 | 25 | 10 | 100 | 40 | 120 | 70 | 60 | 30 |
Bočné povrchy | Predné povrchy |
• | Hodnoty platia pre minimálnu hrúbku dielu 10 x d |
• | Minimálna hĺbka zapustenia skrutiek do čelnej plochy krížovo laminovaného dreva je 10 x d |
• | Rovnako sa musia dodržiavať požiadavky príslušných výrobcov krížovo laminovaných drevených komponentov |
Poznámky |
Vzdialenosti od okraja v dreve s osovým zaťažením |
DIN EN 1995-1-1 | a1 | a2 | a1,CG | a2,CG |
ETA-11/0190 | a1 | a2 | a1,c | a2,c |
d v mm | 7 x d | 5 x d | 10 x d | 4 x d |
3 | 21 | 15 | 30 | 12 |
3,5 | 24,5 | 17,5 | 35 | 14 |
4 | 28 | 20 | 40 | 16 |
4,5 | 31,5 | 22,5 | 45 | 18 |
5 | 35 | 25 | 50 | 20 |
6 | 42 | 30 | 60 | 24 |
7 | 49 | 35 | 70 | 28 |
8 | 56 | 40 | 80 | 32 |
10 | 70 | 50 | 100 | 40 |
Minimálna vzdialenosť v mm pre skrutky v drevených komponentoch |
• | Minimálna vzdialenosť je definovaná v súlade s normou EN 1995-1-1 tab. 8.6, kde d je priemer vonkajšieho závitu |
• | Minimálne hrúbky komponentov, ktoré sa majú spojiť, musia byť dodržané v súlade s normou ETA-11/0190 (A.2.4.3) |
• | Pri kombinovanom šmykovom a axiálnom ťahovom zaťažení sa musia použiť minimálne vzdialenosti pre skrutky a šmykové zaťaženie |
Poznámky |
